使用超声波烙铁焊接锂电池，本质是利用超声波焊接技术（通过高频机械振动实现金属间原子结合），搭配烙铁的辅助加热功能，实现锂电池极耳与连接片（或导线）的可靠连接。该方法相比传统烙铁焊锡，具有无焊料、热影响区小、焊接强度高的优势，尤其适合锂电池这种对温度敏感的元件。

一、核心原理：超声波焊接 vs 传统烙铁焊接

传统烙铁焊接依赖高温熔化焊锡，而超声波烙铁焊接的核心是“机械振动+辅助加热”：

1. 超声波振动：超声波发生器将电能转化为高频（20-40kHz）机械振动，通过焊接头传递到锂电池极耳（通常为铝或铜）与连接片的接触面。
2. 微观结合：振动产生的摩擦会破坏接触面的氧化层，使新鲜金属暴露，同时在压力作用下实现原子间的扩散与结合，形成“固相焊接”。
3. 烙铁辅助加热：烙铁的作用是预热接触面（而非熔化焊料），降低金属表面硬度，辅助超声波振动去除氧化层，提升焊接效率和质量（尤其针对氧化严重的极耳）。

二、前期准备：设备与材料

1. 核心设备
– 超声波烙铁/超声波点焊机：优先选择锂电池专用的小型超声波点焊机（功率50-200W，频率35kHz左右），部分设备集成了烙铁加热功能；若用普通超声波烙铁，需确保焊接头适配锂电池极耳尺寸（常见扁平状、尖嘴状）。
– 焊接头（焊嘴）：根据极耳宽度选择匹配的扁平焊接头（如3mm、5mm宽），材质以硬质合金（钨钢）为佳，确保振动传递效率。
– 夹具/固定治具：用于固定锂电池和连接片，避免焊接时位移（如带绝缘垫的台钳、专用电池固定座）。

2. 材料与辅具
– 待焊锂电池：确保电池无鼓包、漏液，焊接前需放电至3.0-3.3V（避免满电状态下短路风险）。
– 连接片/导线：根据电池规格选择适配的金属片（纯铜、镀镍铜、铝镍复合片）或导线（镀锡铜线、镍线）。
– 清洁工具：细砂纸（800-1200目）、无水乙醇、棉签（用于去除极耳氧化层和油污）。
– 安全防护：绝缘手套、护目镜、防火毯、干粉灭火器（锂电池焊接需严防短路起火）。

三、详细操作步骤

1. 预处理：清洁极耳与连接片（关键步骤）

锂电池极耳（尤其是铝极耳）表面易形成氧化层（Al₂O₃），直接焊接会导致虚焊，必须彻底处理：

• 用细砂纸轻轻打磨极耳和连接片的焊接面，直至露出金属本色（避免过度打磨损伤极耳基底）。
• 用蘸有无水乙醇的棉签擦拭打磨后的表面，去除粉尘和油污，自然晾干。

2. 设备调试与定位

• 参数设置：根据极耳材质和厚度调整设备参数（参考值）：
  – 功率：铝极耳50-100W，铜极耳80-150W；
  – 焊接时间：0.8-2秒（单次焊接时间不宜过长，避免电池过热）；
  – 烙铁预热温度：200-300℃（仅起辅助作用，温度过高会损伤电池隔膜）；
  – 压力：通过设备旋钮调节焊接头对极耳的压力（以接触面轻微形变为宜，约0.5-1kgf）。
• 固定工件：将锂电池放在绝缘夹具上，极耳朝上；将连接片对准极耳的焊接位置（建议偏离极耳根部2-3mm，避免损伤电池本体），用手或辅助治具轻轻按住固定。

3. 焊接操作：加热+振动协同

• 预热接触：将预热好的超声波烙铁头轻轻压在连接片与极耳的接触点上，保持1-2秒，确保接触面充分预热。
• 启动超声波：按下设备的焊接开关，焊接头开始高频振动，同时保持稳定压力（切勿晃动）。
• 完成焊接：达到预设焊接时间后，先松开压力，再移开焊接头，避免刚焊接的部位受力脱落。

4. 冷却与质量检测

• 自然冷却：焊接后的极耳和连接片需自然冷却10-20秒，禁止用冷水快速降温（避免热应力导致焊接层开裂）。
• 质量检查：
  – 外观：焊接点应平整、无裂纹、无明显凹陷，连接片与极耳无分离缝隙；
  – 强度：用手轻轻拉扯连接片，无松动、脱落（合格的焊接点强度可达到极耳本身的抗拉强度）；
  – 电学：用万用表测量焊接点的通断（电阻应＜50mΩ），确保无虚焊。

四、适用场景与替代方案

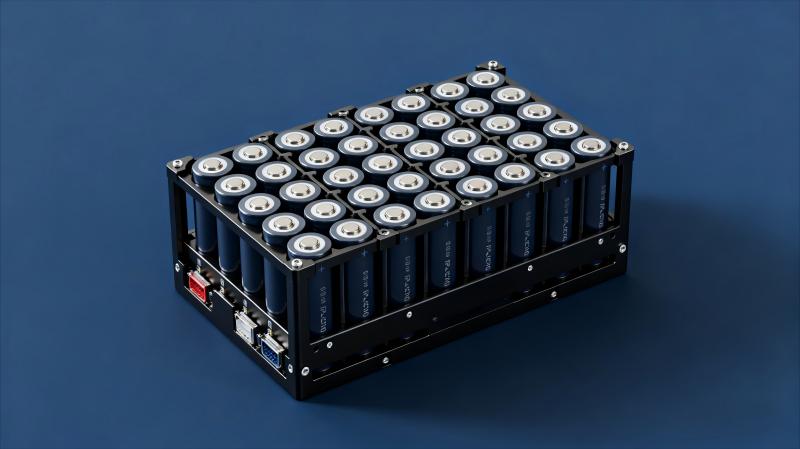

– 适用场景：小型锂电池组（如18650、21700）的极耳与镍片、导线焊接，尤其适合对重量、体积有要求的场景（无焊料堆积）。
– 替代方案：若没有超声波烙铁，可使用传统烙铁+焊锡（需搭配助焊剂，且仅适合铜极耳或镀镍极耳，铝极耳需先镀镍），但热影响区较大，需严格控制温度；工业批量生产中则常用全自动超声波点焊机，效率更高、参数更稳定。

通过以上步骤和注意事项，可实现锂电池的超声波烙铁焊接，核心是“清洁预处理+参数适配+安全操作”，既保证焊接强度，又规避锂电池的固有风险。
