玻璃中介层 : 突破芯片集成瓶颈的新方案

行业新闻

核心创新
玻璃中介层首次实现基板嵌入式芯粒与顶部堆叠芯粒的3D互连，克服了硅中介层的固有局限。实验证明，该技术在系统集成密度、能效和信号质量上具有显著优势：

集成密度指标：提升幅度2.6倍
布线长度指标：缩短21倍
全芯片功耗指标：降低17.7%
信号完整性指标：提升64.7%
电源完整性指标：改善10倍
工作温度指标：上升15%

技术突破点
1. 三维堆叠革新
玻璃基板支持芯粒垂直嵌入，通过重布线层（RDL）实现：
– 基板内嵌芯粒与顶部芯粒直接互联
– 微过孔互连距离缩短至亚微米级
– 避免传统硅通孔（TSV）的带宽限制

2. 制造工艺优势
– 大尺寸玻璃面板加工能力（成本降低30%）
– 2μm超精细线路（媲美硅基精度）
– 湿法刻蚀/激光钻孔实现可控深度的通孔

系统级验证
通过RISC-V处理器原型验证：
– 架构创新：采用逻辑/存储芯粒分层设计
– 协同优化：芯粒-中介层联合设计流程
– 性能对比（vs. 硅/有机中介层）：
– 布线层数减少40%
– 信号传输延时降低57%
– 电源阻抗优化3倍
– 热管理需配合散热方案

应用价值
1. 异构集成：支持多工艺节点芯粒混装
2. 成本控制：面板级制造降低单位成本
3. 性能跃升：为HPC/AI芯片提供：
– 更短数据路径
– 更高电源效率
– 更强信号保真度

结论
玻璃中介层通过独特的5.5D堆叠架构，在集成密度、能效和信号质量上实现突破。其基板嵌入能力为3D集成开辟新路径，虽需优化散热设计，但已展现出替代传统方案的巨大潜力。

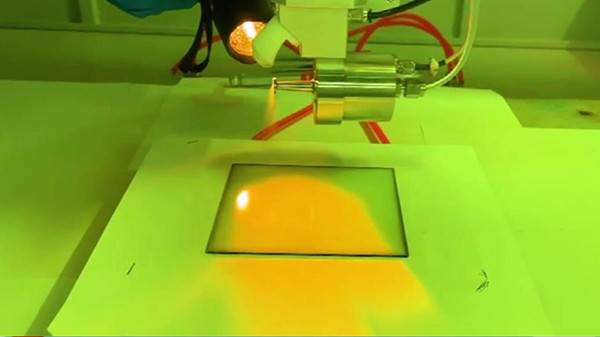

超声波喷涂技术用于半导体光刻胶涂层。与传统的旋涂和浸涂工艺相比，它具有均匀性高、微观结构良好的封装性和可控制的涂覆面积大小等优点。在过去的十年中，已经充分证明了采用超声喷涂技术的3D微结构表面光刻胶涂层，所制备的光刻胶涂层在微观结构包裹性和均匀性方面都明显高于传统的旋涂。

超声波喷涂系统可以精确控制流量，涂布速度和沉积量。低速喷涂成形将雾化喷涂定义为精确且可控制的模式，以在产生非常薄且均匀的涂层时避免过度喷涂。超声喷涂系统可以将厚度控制在亚微米到100微米以上，并且可以涂覆任何形状或尺寸。
